一、摩爾線程MTT S80顯卡介紹

國內的新興GPU廠商摩爾線程在今年3月份推出了第一款國產GPU"蘇堤"。

時隔七個月，摩爾線程帶來了第二款多功能GPU"春曉，以及基于這款GPU打造的MTT S80游戲顯卡。

它內置圖形渲染引擎、多媒體引擎、AI計算加速，以及物理仿真與科學計算引擎，以滿足更加廣泛和不同平臺的多元算力需求 ，是一個全能型的GPU，并且這是業內首款支持PCI-E 5.0的顯卡。

今天，我們就來體驗一下這款用國產GPU打造的MTT S80游戲顯卡。

從公司的官方介紹得知，摩爾線程成立于2020年10月，相當年輕，但他們的核心成員均來自NVIDIA，以及微軟、Intel和AMD等科技公司的技術人員。

所以這是一支"覆蓋GPU研發設計、生產制造、市場銷售、服務支持等完整架構的成熟團隊"，并且去年11月宣布了20億元的A輪融資。

MTT S80是摩爾線程基于"春曉"GPU打造的游戲顯卡，這是業界首款配備PCIe 5.0接口的同類產品。

GPU頻率為1.8GHz，配備256bit/16GB的GDDR6顯存，顯存?zhèn)鬏斔俾?4Gbps，顯存帶寬為448 GB/s；配置了一個8Pin外接供電接口。

"春曉"GPU采用7nm工藝生產，集成220億個晶體管，擁有4096個可編程MUSA核心和128個專用張量計算核心，內置MUSA架構通用計算核心以及張量計算核心，可以支持FP32、FP16和INT8等計算精度，不像其他廠商那樣在游戲顯卡上閹割半精度浮點能力 ，不僅為游戲玩家提供強大的的3D渲染能力，還可以為學生和研究人員等提供在人工智能、通用計算和多媒體處理等方面的完整GPU能力。

摩爾線程表示，新款GPU在1.8GHz的主頻下，能夠提供14.4TFLOPS的單精度浮點算力，圖形渲染能力方面較"春曉"平均提升3倍；編碼能力提升4倍，解碼能力提升2倍；AI計算加速平均提升4倍，物理仿真計算性能提升2.5倍。此外，摩爾線程還引入了新技術支持窄帶高清，節約30%以上的帶寬。

除了基礎的圖形圖像渲染和視頻編解碼功能之外，MTT S80還能夠提供完整的AI訓練和推理、通用計算、GPU虛擬化、安卓容器云加速等功能。

"春曉"GPU里面的128個張量計算核心，對摩爾線程自研的TensorX推理引擎提供了完整支持，使其可以在AI和通用計算等應用中展現出強大性能。

實際應用當中，MTT S80可支持PyTorch、TensorFlow、百度飛槳（PaddlePaddle）等多種主流深度學習框架，并實現了對數十種深度學習算法的加速。

MTT S80顯卡提供了三個DisplayPort 1.4a接口和一個HDMI 2.1接口，支持8K@30Hz視頻或1080P@360Hz高刷新率的顯示輸出。

內置的MUSA智能多媒體引擎2.0能夠提供AV1、H.265、H.264、VP9等主流編碼格式的硬件編碼、解碼功能，為視頻編輯、視頻直播、多人視頻會議場景提供更多并行路數、更高分辨率、更高幀率的硬件編碼能力，可以極大的節省CPU的負載。

憑借MTT S80，讓摩爾線程成為國內首家支持Windows環境和DirectX圖形接口的GPU公司，驅動程序里已內置MUSA DirectX Driver模塊，并完成對數十款主流游戲的適配，同時還對Vulkan、OpenGL、OpenGL ES等主流圖形接口提供支持。

摩爾線程MTT S80顯卡介紹

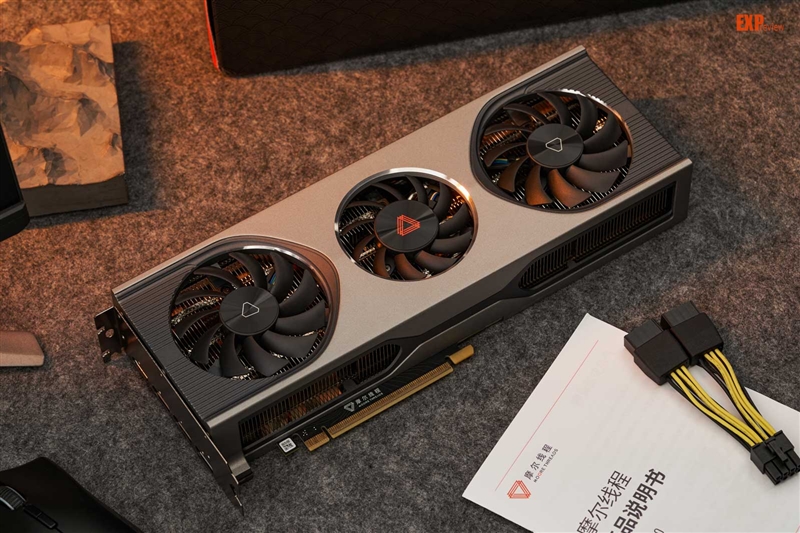

摩爾線程MTT S80的外形識別度挺高的，外觀追求極簡設計，裝飾甚少。

顯卡上兩個8cm的風扇夾著中間一把小一點的7cm風扇，采用11葉高風量葉片，支持智能調速，風扇中央的三角形標志就是摩爾線程的Logo。

散熱器的整流罩是磨砂面的，出風口在上下兩側，整卡尺寸為286 x 111 x 49 mm，以顯卡的標準來說的話不算大。

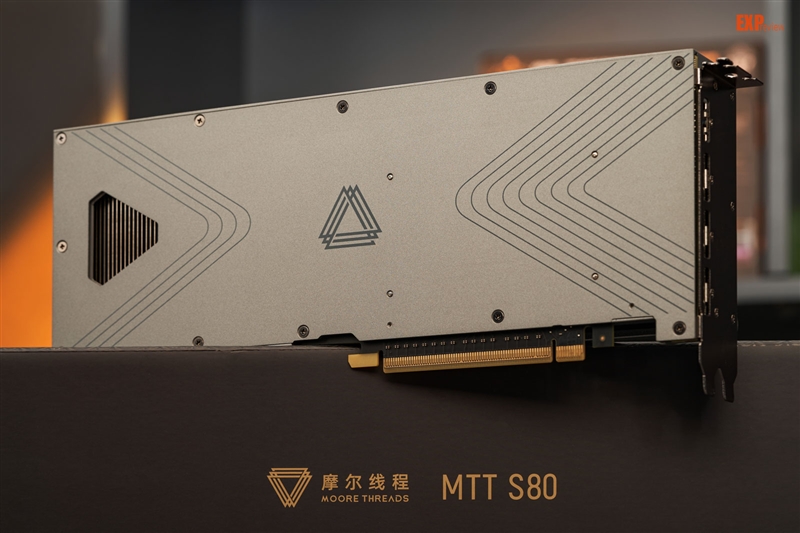

背面則有金屬背板加固防止顯卡彎曲，并且提供一定的散熱能力，而且顯卡尾巴是有開孔的，這部分也沒有PCB，能讓散熱器的第三吧風扇風流能直接吹透散熱鰭片，使其散熱效能得到充分的體現，進一步降低顯卡的工作溫度。

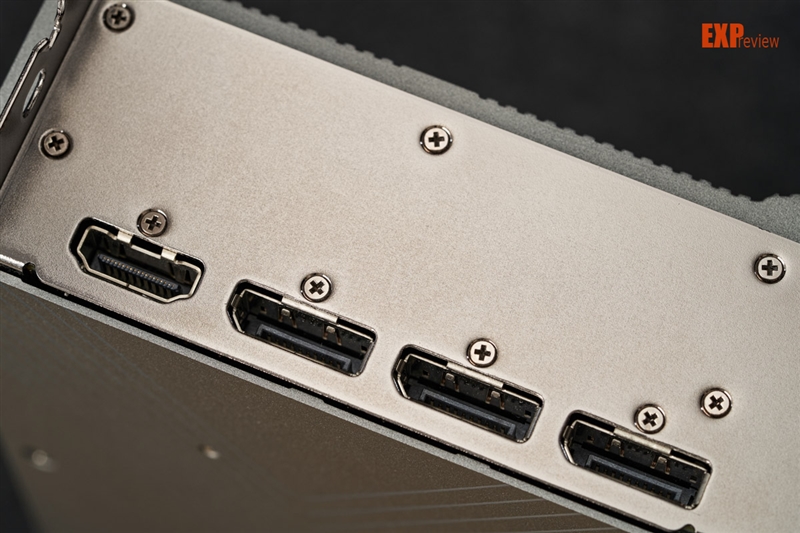

顯卡提供了三個DisplayPort 1.4a接口和一個HDMI 2.1接口，比較有趣的是顯卡的擋板是完全封死的，完全不透風，在近些年的顯卡設計中比較少見，只有AMD公版卡會這樣做。

不過顯卡散熱鰭片布置是縱向而不是橫向的，即使開孔也只會有少量的風從這個位置出來，對散熱提升有限，而且這樣設計有助于提高擋板強度，從這個角度來看的話，顯卡厚度比雙槽略微多一點點。

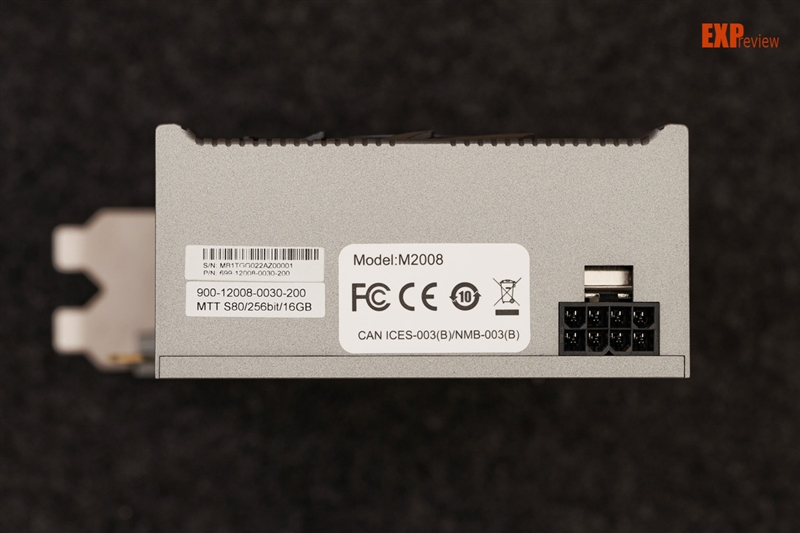

供電口位于顯卡尾部，這個口不是PCIe的8pin口，而是EPS 12V 8pin，也就是CPU用的8pin口，理論上可以提供300W的電力，比常規的PCIe 8pin口高一倍，帶動TGP只有255W的MTT S80完全不是問題。

不過由于預留給卡扣的空間不大，那種4+4的CPU供電口是插不進去的， 原生的8pin線可以，當然有些電源可能會不夠CPU供電線用，所以摩爾線程配了一根轉接線，可以用兩個PCI-E 8pin口來為這塊顯卡供電。
