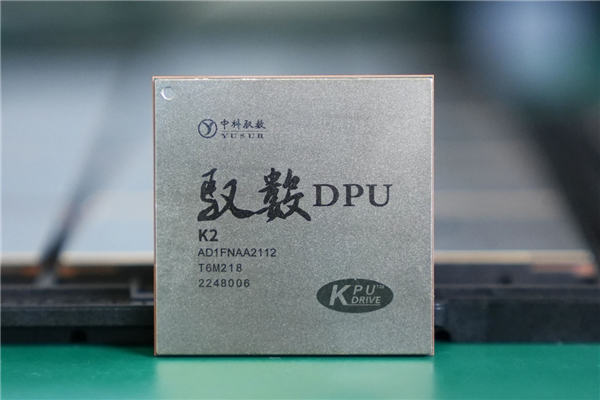

近年來，在CPU、GPU等傳統芯片之外，DPU成為數據中心的第三塊主力芯片，國產芯片廠商也在此領域不斷發力，日前中科馭數公司宣布自主研發的第二代DPU芯片K2成功點亮，這是業內首顆完成點亮的國產DPU芯片。

據該公司介紹，K2采用28nm成熟工藝制程，可以支持網絡、存儲、虛擬化等功能卸載，是目前國內首顆功能較完整的ASIC形態的DPU芯片，具有成本低、性能優、功耗小等優勢。

尤其在性能上，具有極其出色的時延性能，可以達到1.2微秒超低時延，支持最高200G網絡帶寬。

在應用場景上可以廣泛適用于金融計算、高性能計算、數據中心、云原生、5G邊緣計算等場景，有望成為最快規模化落地應用的國產DPU芯片。

“K2是中科馭數的第二代DPU產品，K2成功點亮為DPU芯片規模化量產打下了堅實的基礎，是馭數DPU走向成熟的一大步。”中科馭數創始人、CEO鄢貴海評價K2點亮的意義時提及，K2完成研發時，正值國家提出東數西算戰略，生而逢時。

據盧文巖介紹，整個K2項目進行了60余次方案評審，芯片前端進行了近40萬行代碼的開發；DPU是一個與應用密切相關的芯片，在研發階段就要完成云原生、存儲、金融計算、邊緣計算等5大場景的應用的原型適配；在功能仿真和測試階段要完成數千個驗證和測試用例。

根據該公司的路線圖，K2是第二代DPU芯片，接下來還會有K3，升級12nm工藝，性能提升150TOPS，支持100Gx4網絡帶寬，再往后的K4則會升級到7nm工藝，性能提升到600TOPS，支持200Gx4網絡帶寬。
