快科技10月27日消息，小米14 Pro首發(fā)了龍晶玻璃，和華為的昆侖玻璃、蘋果的超晶瓷玻璃相比誰更硬呢？盧偉冰給出了答案。

他在微博上表示：“小米龍晶玻璃，迄今為止最堅固的玻璃，是不是Surprise？”

從官方公布的數(shù)據(jù)來看，目前幾個主流的手機玻璃維氏硬度參數(shù)如下：

小米龍晶（860 HV0.025）、華為昆侖2代（830 HV0.025）、蘋果超晶瓷（814 HV0.025）、康寧大猩猩玻璃Victus2（670 HV0.025）。

ps.HV表示維氏硬度，前面的數(shù)值為硬度值，后面則為試驗力，如果試驗力保持時間不是通常的10-15秒，還需在試驗力值后標注保持時間。

如：600HV30/20——采用30千克力的試驗力，保持20秒，得到硬度值為600。

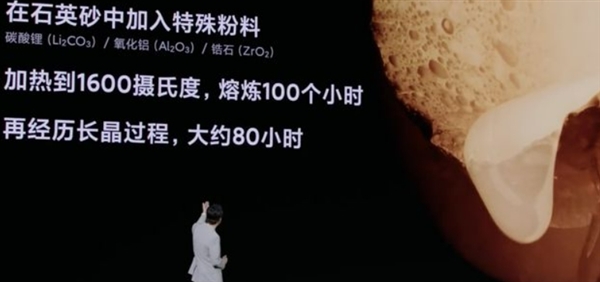

據(jù)了解，小米龍晶玻璃原材料中的Li2O（氧化鋰）、SiO2（二氧化硅）、Al2O3（氧化鋁）、ZrO2（氧化鋯）、P2O5（五氧化二磷）、Na2O（氧化鈉）等成分，通過1600℃以上的熱處理。

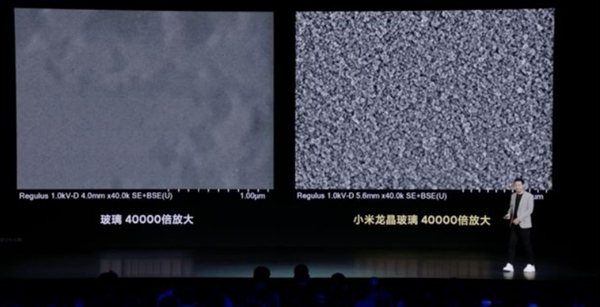

經(jīng)過形核、長晶，生長成尺寸25納米的二硅酸鋰/透鋰長石等圍觀晶體，并形成互鎖結(jié)構(gòu)，均勻分散于玻璃中，保持高透過率的前提下，獲得遠超玻璃的強度。

最后，再通過雙離子交換工藝進行強化，得到遠超玻璃的硬度。

傳統(tǒng)玻璃內(nèi)部為連貫致密的結(jié)構(gòu)，一旦在某處產(chǎn)生了細微裂紋，就會持續(xù)擴散至其他部位，導致碎裂。

龍晶玻璃借鑒了陶瓷的微觀結(jié)構(gòu)，即通過在內(nèi)部生長微小結(jié)晶的方式，阻斷裂紋的擴散，不容易碎裂。

另外，因其微觀晶體的直徑超小，因而可以保證超高的透明度。

根據(jù)官方公布的數(shù)據(jù)，小米龍晶玻璃的抗跌落性能提升10倍，耐刮性能提升1.32倍。
