11月9日消息，RISC-V服務器芯片設計廠商Ventana Micro Systems在2023 RISC-V峰會上發布了其第二代服務器CPU——Veyron V2，在指令擴展、內核設計、互聯標準、制程工藝等眾多方面進行了全面升級。

官方宣稱其性能超越了AMD的高端服務器芯片Epyc 9754，堪稱最強RISC-V服務器CPU！同時，Ventana還能夠讓客戶將定制加速器添加到定制片上系統 (SoC) 藍圖中。

早在2022年12月，Ventana公司就曾發布了全球首款基于RISC-V架構的服務器CPU——Veyron V1。

采用5nm制程工藝，基于Ventana自研的高性能RISC-V內核，8流水線設計，支持亂序執行，主頻超過3GHz，每個集群最多16個內核，多集群最多可擴展至192核，擁有48MB共享三級緩存，擁有高級側信道攻擊緩解措施、IOMMU和高級中斷架構（AIA）、支持全面的RAS功能、自上而下的軟件性能調整方法，可以滿足數據中心的各種需求。號稱性能可超越AMD EPYC 7763！

根據Ventana的計劃，Veyron V1將于今年下半年上市，但是截至目前仍未有客戶選擇采用。這或許也是為什么Ventana急于推出Veyron V2的原因。

據Ventana 營銷和產品副總裁 Travis Lanier介紹，全新的Veyron V2將融入RISC-V規范中的所有更新，比如RVA23功能集，這是今年的RISC-V最新的指令集配置文件，實現了RISC-V輸入輸出內存管理單元（IOMMU）規范，同時還支持小芯片的UCIe互聯標準。

Lanier表示，IOMMU 規范的批準“在 RISC-V 領域是一件大事”。“只要您擁有虛擬機，并且想要直接訪問其中一個 PCIe 設備，您就不必執行所有軟件開銷來切換它，因此這對于數據中心應用程序來說是一項關鍵功能。”

Veyron V2也希望成為一種基于RISC-V標準的兼容性設計，因此 RISE 支持很重要。

“這也是RISC-V軟件生態計劃（RISE）兼容性的關鍵部分，這是一個行業項目，旨在圍繞RISC-V構建必要的應用生態系統。”Lanier進一步解釋道。

Ventana還利用RISC-V矢量擴展規范在其核心中添加了512位矢量處理單元，還具有 AI 矩陣擴展功能。Lanier聲稱這將“對某些生成式 AI 或推理工作負載有很大幫助”。

另外，對于DSA和Chiplet標準UCIe的支持，使得他可以更快地制造芯片，并且可以讓客戶添加 FPGA，添加 ASIC 加速器等。這增加了靈活性，但也降低了進入門檻，因?yàn)樗试S使用使用 UCIe 和 I/O 集線器的較小 IP 塊來構建軟件包。

Ventana聯合創始人兼首席執行官Balaji Baktha在RISC-V峰會上也表示，Ventana客戶可以使用其知識產權和其他知識產權在Veyron V2 上創建的潛在CPU設計。

具體到Veyron V2的核心配置方面，基于臺積電4nm工藝，依然是基于8流水線設計，支持亂序執行，主頻高達3.6GHz，單個集群的內核數量提升到了32個，相比上一代提升了一倍，多集群最多可擴展至192核。緩存的大小也增加到每個核心1MB二級緩存，以及128MB 的共享集群級三級緩存。

Lanier聲稱，Veyron V2 的所有新的升級使得其性能相比上一代提高了近40%。官方提供的性能預測數據顯示，192核的Veyron V2性能超越了AMD高端服務器芯片Epyc 9754！

下面對于Veyron V2幾大關鍵升級進行詳細介紹：

互聯標準的轉變

Veyron V2 的一個重大轉變是將支持作為Chiplet（小芯片）連接標準的UCIe（Universal Chiplet Interconnect Express ）標準，而不是上一代的Veyron V1中的BoW（Bunch of Wires）接口互聯總線協議標準。

據了解，BoW協議是一個開放的標準，由開放計算項目中的開放域特定架構小組控制。

包括Ampere Computing、阿里巴巴、AMD、Arm、思科系統、戴爾、Eliyan、富達投資、高盛、谷歌、惠普企業、IBM、英特爾、聯想、Meta Platforms、微軟、諾基亞、英偉達、Rackspace、希捷科技、Ventana和Wiwynn都支持BoW，這種廣泛而廉價的芯片到芯片互連協議，使跨工藝和供應商混合小芯片的承諾成為現實。

但是在2022年3月，英特爾、AMD、Arm、高通、臺積電、三星、日月光、Google云、Meta(Facebook)、微軟等十大行業巨頭成立了Chiplet標準聯盟，正式推出了通用Chiplet的高速互聯標準“UCIe”，旨在定義一個開放的、可互操作的標準，用于將多個硅芯片（或芯粒）通過先進封裝的形式組合到一個封裝中。

UCIe 標準希望與其他連接標準（如 USB、PCIe 和 NVMe）一樣普遍，同時為Chiplet連接提供卓越的功率和性能指標，降低IP移植及產品SKU數量提升的成本，加速Chiplet設計的創新。

雖然HPE、IBM和Nvidia等大廠并沒出現在最初的創始名單當中，但最終他們也加入了UCIe聯盟。

Balaji Baktha表示，其在與46家現有的和潛在的客戶討論Veyron V1和V2 CPU設計時，很明顯，UCIe是小芯片互連的發展方向。因此，Ventana公司加快了Veyron V2的發布，其中包括大量的RISC-V核心增強，因?yàn)樗捎昧薝CI Express而不是BoW進行小芯片互連。

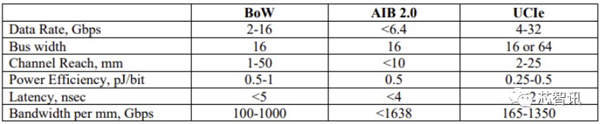

以下是BoW、AIB 2.0和UCIe 1.1互連的比較，這是Lei Shan撰寫的一篇論文的補充。Lei Shan曾在IBM TJ Watson研究中心從事互連硬件工作，現在在Arm服務器芯片新創公司Ampere Computing工作：

正如您所看到的，UCIe的數據速率是BoW的兩倍，總線帶寬可以相同或高出4倍。信道覆蓋范圍是UCIe距離的一半，但鏈路的功率效率提高了兩倍，延遲不到BoW的一半，每毫米的帶寬也高出35%到65%。

Balaji Baktha表示：“如果芯片設計者想使用小芯片，他們必須支持UCIe”。

“UCIe背后有著巨大的推動力，因?yàn)槊總€人都想要一個統一的標準。BoW本可以成為這樣一個標準的。但我們不想繼續構建它，因?yàn)閁CIe標準有效地解決了封裝成本，并且正在以最佳水平實現。UCIe還解決了3D內存堆疊問題。

因此，利用UCIe很容易實現Express 2.0，并利用我們自己的專業知識彌合與UCIe 1.0之間的差距。例如，UCIe根本沒有提供到AMBA CHI一致接口總線的鏈接。因此，我們在UCIe 2.0上添加了AMBA功能。”

支持512位矢量擴展

Ventana希望迅速抓住，并將其納入Veyron V2核心設計的另一個重大變化是RISC-V Vector 1.0 512位矢量擴展。

該擴展類似于英特爾至強Phi處理器從2015年開始提供的擴展，以及2017年在“Skylake”至強SP處理器中提供的擴展。

一年前，該擴展也剛剛被添加到AMD Genoa Epyc處理器中。這些512位矢量引擎實際上并不是英特爾AVX-512的克?。ň拖馎MD Genoa芯片中的那些至少在軟件級別上），但它們足夠接近，不會給想要將代碼從X86移植到RISC-V的Linux開發人員帶來一場軟件噩夢。

此外，512位矢量擴展將為HPC和AI工作負載提供與X86和Arm處理器有競爭力的性能，在這些工作負載中，CPU將進行AI計算，而不是像GPU和其他加速器一樣在CPU上或CPU外部使用加速器。

Ventana為Veyron V2核心添加了512位矢量擴展，使矢量引擎能夠支持矩陣運算，并允許客戶將自己的矩陣引擎添加到架構中，無論是在核心中還是在使用UCIe鏈路的離散小芯片中與之相鄰。

順便說一句，Veyron V1核心沒有任何向量引擎或矩陣引擎擴展，這顯然是一個問題，因?yàn)樵S多人工智能推理仍在CPU上進行，在某些情況下，人工智能訓練和HPC模擬和建模也在CPU上完成。

全新的內核架構

Veyron V2設計的另一個重大變化是Ventana創建了一個顯著改進的RISC-V內核架構。

通過在Veyron V2核心中更積極地融合指令處理并進行許多其他調整，Ventana已經能夠?qū)⒁粩堊庸ぷ髫?fù)載的每時鐘指令（IPC）性能提高20%。

與3GHz主頻的Veyron V1內核相比，Veyron V2主頻也提高到了3.6 GHz，這將內核的性能再提高了20%，從而在Ventana的Veyron RISC-V CPU內核設計中，從V1內核到V2內核的整體性能提高了40%。

Veyron V2核心是基于臺積電4nm工藝設計的，相比上代基于臺積電5nm工藝的Veyron V1得到了進一步提升。

Veyron V2內核還支持RVA23體系結構配置文件，該配置文件強制使用512位矢量擴展。還有一些在矢量引擎上運行的加密函數。

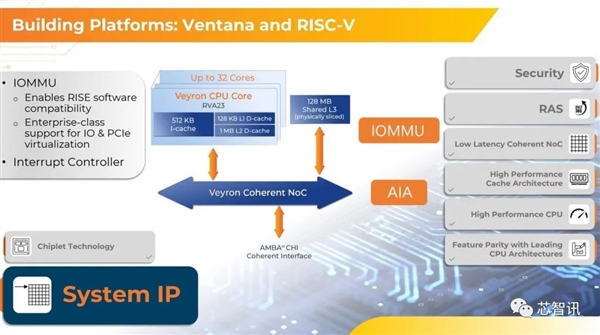

Ventana的Veyron V2內核還支持RV64GC規范，并實現了一個超標量、無序流水線，每個時鐘周期可以解碼和調度多達15條指令。由于其IOMMU設計和高級中斷體系結構（AIA），Veyron V2核心可以支持類型1和類型2的服務器虛擬化管理程序以及嵌套虛擬化。

Veyron V2核心還具有用于調試、跟蹤和性能監控的端口。

以上所有這些都是現代超大規模數據中心服務器CPU所應有的能力。

V1和V2內核都沒有同時的超線程，就像亞馬遜云和Ampere Computing的Arm內核沒有，未來“Sierra Forest”Xeon SP處理器中使用的“Siera Glen”內核也沒有。

另外，Veyron V2內核具有512 KB的L1指令緩存和128 KB的L1數據緩存以及1 MB的L2數據緩存。這些內核還有一個4MB的L3緩存，與之相關的是，在Veyron V2的小芯片復合體中的32個內核中，總共擁有128MB的L3緩存。

每個小芯片上的核心使用專有的片上網狀網絡相互連接，該互連為CPU核心、內存和其他I/O提供了高達5TB/秒的聚合帶寬。

四個Veyron V2小芯片可以與UCIe互連，以創建一個128核的復合體，如果你真的想突破極限，你可以將最多六個小芯片連接在一起，獲得192核。

以下是基于Veyron V2內核的CPU的概念圖，它有一個I/O管芯和六個32核Veyron V2小芯片，以及一些特定于領域的加速器鏈接：

上圖顯示了I/O集線器與PCI Express 5.0控制器和DDR5內存控制器的鏈接，但如果Ventana公司愿意，可以換成HBM3內存控制器。

默認設計為六個Veyron V2小芯片上有十二個DDR5內存控制，四個Veyron V2小片上有八個，這與我們目前在任何服務器CPU中看到的配置是一樣的。

性能超越AMD Epyc 9754

Ventana的Veyron V1發布之時，號稱性能超越AMD EPYC 7763。那么Veyron V2的性能又能有多強呢？

以下是Ventana如何模擬Veyron V2的整數性能，以及每個插槽的原始SPECint2017性能：

按照Ventana公布的數據來看，一個192核的Veyron V2 RISC-V CPU的整數吞吐量將比AMD“Bergamo” Epyc 9754處理器高23%，該處理器在相同的360瓦功率范圍內有配備了128核和256線程；

同樣，Veyron V2也比96核的AMD“Genoa” Epyc 9654高了34%左右;與56核的Intel “Sapphire Rapids”Xeon SP 8480+相比，Veyron V2性能更是達到了其2.7倍。

這并不奇怪，因?yàn)閂eyron V2有3.4倍的內核和1.7倍的線程，盡管Veyron V2內核必須以較低的時鐘速度運行；

另外一款基于Arm Neoverse V2的64核產品似乎的是亞馬遜云（AWS）Graviton3的替代品，擁有64核心，性能比Intel Sapphire Rapids Xeon SP 8480+芯略高，但是也僅為Veyron V2的一半不到。

支持DSA

Veyron V2還支持 DSA（面向某個特定的領域定制優化的設計），該功能允許客戶向其 SoC 添加定制加速器芯片。

Lanier 表示，這是針對可能希望提高數據中心特定工作負載的超大規?？蛻?，例如壓縮和加密、網絡中的 TCP 卸載處理或數據庫中的鍵/值處理。這些加速器小芯片由 Veyron V2內核通過 Ventana 添加的自定義指令提供支持，這是整個 RISC-V 架構的一大賣點。

在這種情況下，自定義指令使軟件能夠調用加速器，這可以看作是英特爾處理器使用指令調用浮點單元 (FPU) 的方式的回響，當時其中一個是可選的單獨的浮點單元 (FPU)。

△Ventana 可編程 DSA

總結來說，Ventana 的目標是讓其客戶設計使用這些 DSA 小芯片（無論是 FPGA 還是 ASIC）來提供更好的工作負載效率，而不僅僅是最大 SPECint 吞吐量。

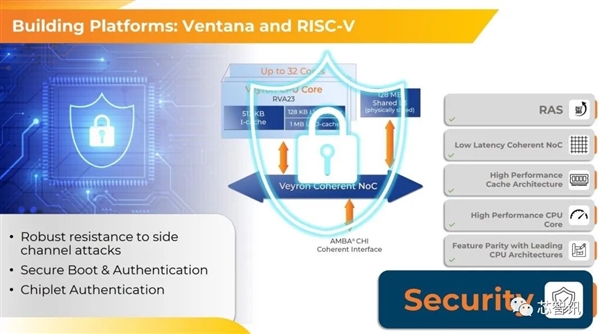

安全性大幅提升

Veyron V2 的另一個特色是，支持全面的RAS，具有ECC能力、防數據中毒等。

如今，數據中心處理器還需要具有安全啟動和身份驗證能力。Veyron V2 設計也能夠更好地抵御側信道攻擊，例如Spectre 和 Meltdown缺陷，這些缺陷可能導致服務器內存中的數據被竊取。

不過，Lanier強調，這并不意味著Veyron V2芯片不可能被此類攻擊，只是 V2 在設計時就了解了這些攻擊的執行方式，可以在一定程度上進行預防。“數據中心客戶為受影響的服務器運行軟件補丁或緩解措施的成本通?？赡軙档?10% 甚至 20% 的性能。”

2024年第三季度投入生產

Ventana還將提供基于Veyron V2的192 核 1U 服務器參考設計，有四個128核的小芯片和12通道的DDR5-5600內存，小芯片上有UCI Express互連，還有一個I/O接口，可以將它們放在服務器CPU插槽內。

據介紹，Veyron V2將于2024年第三季度投入生產，屆時用于互連小芯片的UCIe 1.1 PHY有望上市。
