Intel歷史上處理器產品無數，有的很成功，有的很失敗，而要說哪一款最失敗，很多人可能會想起讓Intel CEO公開下跪的大火爐奔騰4，但它至少發布上市了，而第一代使用10nm工藝的Cannon Lake(大炮湖)干脆就幾乎完全流產了。

其實在2018年初，Intel就宣布Cannon Lake已經開始出貨，但從未正式發布，公開的只有一款低功耗移動版i3-8121U，名義上屬于八代酷睿，2核心4線程，三級緩存4MB，主頻2.2-3.2GHz，熱設計功耗15W，沒有核顯。

使用它的產品也很少，公開的只有Intel Crimson Canyon NUC迷你機、聯想IdeaPad教育平板，而且前者只賣了一年就退市了。

其實還有一款超低功耗的m3-8114Y，但鮮為人知，Intel ARK數據庫都沒有收錄。

根據第三方資料，它也是2核心4線程，主頻僅1.5-2.2GHz，無核顯，熱設計功耗只有5W。

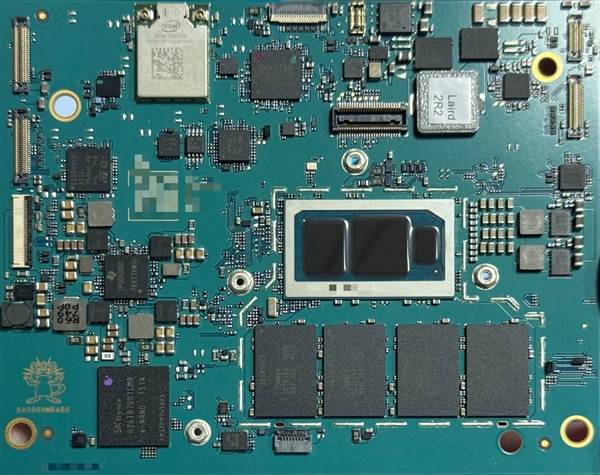

現在我們看到了一塊Intel開發板，上邊的處理器就是這個m3-8114Y，BGA1392整合封裝，由三顆小芯片組成。

其中，中間最大的部分就是CPU，70.52平方毫米，左側較小的是芯片組，46.17平方毫米，而右側最小的是McIVR(多芯片整合調壓器)，用來控制其他兩顆芯片的電壓。

板子上還有三星8GB LPDDR4-3733內存(四顆)、SK海力士128MB eMMC存儲、Intel 9560 Wi-Fi 5無線網卡，以及眾多開發調試接口、插槽。

有趣的是，主板左下角還有一個寶可夢喵喵的簡筆畫形象，還真有閑情雅致啊。
