非常在線2015年11月11日消息，北京時間今天凌晨，高通于美國紐約正式發布了全新一代的移動處理器——MSM8996，商用名：驍龍820。驍龍820首次采用了高通Kryo自主架構，四核心設計，采用三星14nmFE制程工藝，時鐘頻率可達2.2GHz，集成Adreno 530 GPU，據稱性能將比驍龍810提升2倍。 自年初驍龍820在MWC2015首次亮相以來，一直是外界追逐的焦點，特別是驍龍810屢屢被打臉后驍龍820承擔的翻身壓力可想而知。其實高通已經多次對外披露了驍龍820信息，而本次正式發布讓驍龍820信息全面揭曉。

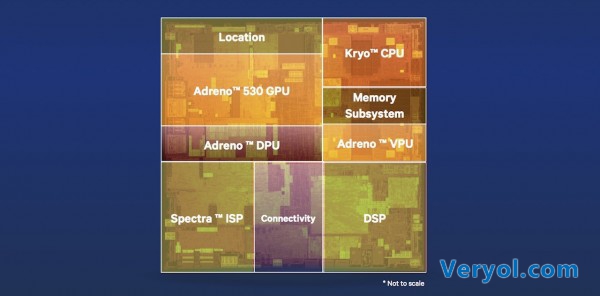

驍龍820最引人矚目的是高通自主的Kryo構架核心，這是高通在匆忙布局64位試水ARM公版后的革新之作，完全摒棄了早前備受爭議的ARM公版架構，回到了自已擅長的自主架構體系。 除了更加優異的自主Kryo構架核心，驍龍820在圖形圖像、網絡支持方便顯示出了移動處理器的頂級水準。 驍龍820集成了全新的Adreno 530 GPU，全面支持OpenGL ES 3.1+ AEP、OpenCL 2.0 Full、Vulcan、RenderScript、64位虛擬尋址DirectX 11.2、硬件曲面細分、幾何著色器、可編程混合，圖像處理性能相比采用Adreno 430 GPU的驍龍810提升40%，且功耗更低。 驍龍820首次引入14位Spectra影像處理器和Heterogeneous信號處理器，支持2800萬像素攝像頭和4K超清視頻攝錄和播放以及4K分辨率屏幕。

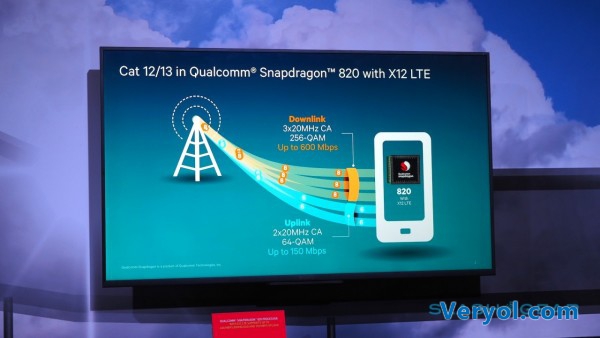

與此同時，驍龍820還整合了X12 LTE基帶，兼容LTE FDD、LTE TDD、WCDMA (DB-DC-HSDPA/DC-HSUPA)、TD-SCDMA、CDMA 1x/EVDO、GSM/EDGE頻段，支持Cat12、Cat13標準，理論上下行速率分別為150Mbps和600Mbps，峰值下載速率比采用X10LTE幾代的驍龍810提升33%。 而在WiFi無線方面，整合高通VIVE 802.11ac，三頻段Wi-Fi，2x2 MU-MIMO(多用戶多入多出)，藍牙4.1，NFC，支持Wi-Fi高清語音、視頻通話，Wi-Fi質量實時監控。

值得注意的是驍龍820并沒有堆疊核心數量，而是變回了四核心設計，這也是個理性的選擇，畢竟Android多任務在4核心以上的使用效率并不高。這樣下來，驍龍820的多核成績估計將會落后于同代的旗艦處理器，比如8核心的海思麒麟950、十核心的聯發科HelioX20。但實際性能并不會如跑分平臺那樣遜色對手，這還得依賴更多測試才能得知。
